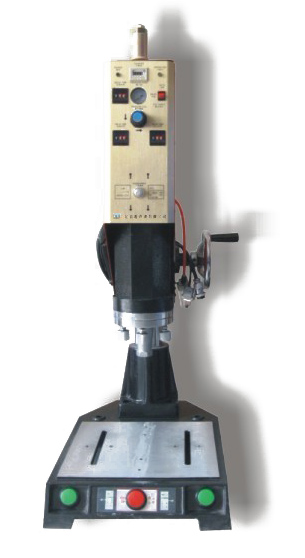

一、型號：15k超聲波焊接機

1. 超聲波功率：額定功2600W，最大功率2600W
2. 超聲波頻率15KHZ
3. 電源：AC220 380V  50 HZ

二、設備操作描述：
　　本機為單頭分體式超聲波焊接機，超聲波發生器與主機有電纜線連接，避免了由于工作時的振動而造成的故障。

三、超聲波焊接的基本原理及特點：
　　由超聲波發生器產生15KHZ的高壓、高頻電信號，通過換能器的壓電逆效應轉換成同頻率的機械振蕩，并以音頻縱波的形式作用于塑料制品工件上，通過工件表面及內在分子間的磨擦而使傳遞到接口的溫度升高，當溫度達到工件本身的熔點時，工件接口迅速熔化，繼而填充于接口間的空隙，當震動停止，工件同時在一定的壓力下冷卻定形，達成完美的焊接。

四、設備主要結構及元器件品牌：

1. 換能系統：采用日本原產晶片換能器，日本皇牌鋼變幅桿，功率強勁，堅固耐磨，比同等國產換能系統功率高20%。
2. 氣動元件：采用著名品牌大直徑氣缸Φ63*80MM—20,五通電磁閥,上下運行平穩,緩沖效果良好,消除焊頭對工件的沖擊力和對換能器的反沖力,更利于焊接較為精密的工件及有效保護壓電陶瓷片。本機設精密的微調機構，微調距離可精密到0.02mm,并且有儀表指示。機身高度及焊頭的下降距離均有刻度指示，精確度1.0mm;
3. 機架： 獨特的長方型立柱設計，機械強度更高，有效避免了工作時的后仰現象， 機架板金等全部由激光切割機,數控剪板折彎機加工而成,保證整機裝配吻合精良，整機全部烤漆處理，附著性好，不脫落，外型美觀大方。
4. 運動結構：設備采用臺灣名牌線性滑軌，精密度極高，（是傳統的導桿配直線軸承不能比擬的）且堅固耐磨，使焊頭下降更平穩,不偏不移.，更有利于焊接較為精密之產品。
5. 平衡機構：換能器組件可隨意旋轉，且換能器組件設水平可調結構，工作臺設可調結構，兩種調試結構使調試模具更方便快捷,易于操作,易學易懂.
6. 電器系統：全套優質進口元器件組裝,功放部分改良設計,增加放大組件分擔負載,降低三極管的溫升,降低毀損率，無程控板設計,由日本OMRON時間繼電器替代機械式時間撥碼開關,時間控制更為精確可靠。
